在PCBA加工環節中，BGA（球柵陣列封裝）因高密度、小體積的優勢，廣泛應用于工業控制、醫療電子、通訊物聯等領域。但BGA引腳隱藏在封裝底部，傳統光學檢測無法穿透，虛焊（如焊球空洞、焊錫量不足、焊球未熔合）成為導致產品故障的核心隱患——輕則引發設備死機、信號中斷，重則造成批量返工、售后成本激增。

作為專注PCBA加工的1943科技，我們深知：高效、精準的BGA虛焊檢測，是保障產能與品質的關鍵。而“一秒判定”并非噱頭，而是基于標準化X-Ray檢測流程與技術迭代的必然結果。我們將從行業痛點、標準邏輯、技術落地三個維度，分享PCBA加工中BGA虛焊的X-Ray快速檢測方案。

一、為什么BGA虛焊檢測需要“一秒判定”？

在批量PCBA加工場景中，傳統X-Ray檢測常陷入“精準但低效”的困境：人工逐片分析焊球圖像、反復調整參數，單塊板檢測耗時超10秒，若日均加工1000塊PCBA，僅檢測環節就需占用數小時，直接影響交付周期。而“一秒判定”的核心價值，正是解決行業三大痛點：

1. 產能匹配需求：PCBA加工多為批量生產，檢測效率需與貼片、回流焊等環節同步，若檢測耗時過長，會導致產線擁堵，拖慢整體產能；
2. 交付周期壓力：下游客戶對電子設備交付周期要求日益嚴格，高效檢測可縮短生產閉環，助力客戶搶占市場；
3. 成本控制關鍵：若虛焊未及時檢出，流入下游組裝或終端市場后，售后維修成本是前端檢測成本的5-10倍，“一秒判定”可實現“早發現、早止損”。

二、PCBA加工X-Ray檢測標準：BGA虛焊一秒判定的核心邏輯

“一秒判定”的本質，是“標準化指標+自動化算法”的結合——通過預設BGA虛焊的X-Ray檢測參數，讓設備自動比對、實時判定，無需人工干預。1943科技基于GB/T、IPC等行業標準，結合10年PCBA加工經驗，構建了一套可落地的快速檢測體系，核心包含三部分：

1.X-Ray檢測的基礎原理：穿透式成像，直擊焊球本質

X-Ray射線具有穿透性，可穿透BGA封裝外殼，但會被焊球中的金屬吸收。通過高分辨率探測器接收穿透后的射線信號，可生成焊球的灰度圖像——正常焊球與虛焊焊球的灰度值、形態存在顯著差異，這是判定的核心依據。

2.BGA虛焊的3大核心判定指標

要實現“一秒判定”，必須先明確“什么是虛焊”的量化標準。1943科技在PCBA加工中，將BGA虛焊的X-Ray檢測指標分為3類，且每個指標均設定明確閾值：

注：不同BGA型號的標準焊球直徑、灰度基準值需提前校準，確保指標適配。

3.“一秒”的關鍵：高配置硬件+AI算法加速

有了標準化指標，還需硬件與算法支撐“快速響應”。1943科技的PCBA加工X-Ray檢測設備，通過兩項技術實現“一秒判定”：

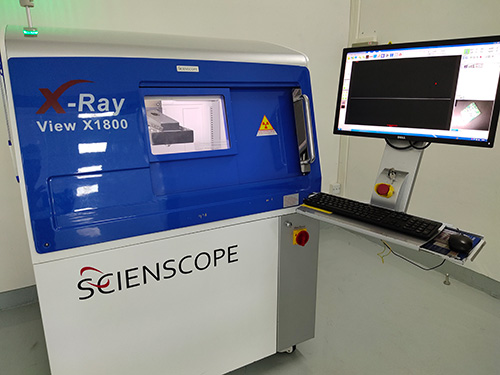

• 高分辨率硬件配置：采用160kV高頻X-Ray射線源（穿透力強，適配不同厚度PCBA）、2000萬像素CMOS探測器（成像速度快，單幀圖像采集僅需0.2秒），確保圖像清晰且采集迅速；
• AI自動比對算法：設備內置“BGA焊球標準參數庫”（覆蓋主流BGA型號，可自定義添加客戶專屬型號），采集圖像后，AI算法會在0.5秒內完成“單顆焊球指標比對→整板焊球遍歷→異常標記”，最終輸出“合格/不合格”結果，全程無需人工操作。

三、1943科技：BGA虛焊一秒判定的實踐落地，為PCBA加工品質護航

標準不是紙上談兵，而是要融入PCBA加工的全流程。1943科技將“BGA虛焊一秒判定”體系落地到實際生產中，形成從“首件校準→批量檢測→異常處理”的閉環，為客戶提供三大價值：

1.設備與流程：定制化適配，覆蓋多場景PCBA加工

• 設備適配性：針對消費電子（輕薄PCBA）、工業控制（高厚度PCBA）、汽車電子（耐高溫PCBA）等不同領域，調整X-Ray射線劑量、成像速度，確保在“一秒判定”的同時，不犧牲檢測準確性；
• 流程標準化：每批次PCBA加工前，先對“標準BGA樣板”進行檢測，校準灰度基準值、直徑基準值（即“首件校準”）；批量檢測時，設備自動調用對應參數庫，每塊板檢測時間穩定在0.8-1.2秒，日均可檢測超10000塊PCBA。

2.檢測效果：精準率與效率雙達標

通過“標準化指標+AI算法”，1943科技在PCBA加工中實現：

• BGA虛焊檢出率≥99.8%（無漏檢、誤檢）；
• 單塊PCBA檢測時間≤1.2秒（較傳統人工檢測效率提升10倍）；
• 異常焊球自動標記（在圖像中用紅色框標注，方便人工復核）。

3.客戶價值：降本、提效、保交付

對PCBA加工客戶而言，“一秒判定”不僅是速度的提升，更是成本與風險的控制：

• 減少人工成本：無需專人逐片分析圖像，1名操作員可同時管理2臺X-Ray設備；
• 縮短交付周期：檢測環節耗時降低80%，助力客戶快速響應市場需求；
• 降低售后風險：提前檢出虛焊，避免因終端產品故障導致的返工、索賠。

四、常見疑問：BGA虛焊“一秒判定”，會不會犧牲準確性？

在與PCBA加工客戶溝通中，我們常被問到三個問題，這里統一解答：

1. Q：一秒判定這么快，會不會漏檢虛焊？A：不會。“快”的核心是“標準化+自動化”，而非“簡化檢測步驟”。AI算法會遍歷每一顆焊球（如1000顆焊球的BGA，也能在0.5秒內完成比對），且判定閾值基于大量PCBA加工數據校準，檢出率比人工更高（人工易受疲勞、主觀判斷影響）。

2. Q：我的PCBA用的是特殊BGA型號（如超細pitch、異形焊球），能適配嗎？A：可以。1943科技會為客戶提供“定制化參數校準服務”——根據客戶提供的BGA規格書、標準樣板，校準專屬的直徑基準值、灰度基準值，添加到設備參數庫中，確保適配特殊型號。

3. Q：X-Ray檢測會損傷PCBA上的元器件嗎？A：不會。我們的設備采用“低劑量高頻射線”，單次檢測的射線劑量遠低于元器件（如芯片、電容）的耐受閾值，即使批量檢測，也不會對PCBA性能造成影響。

五、1943科技，做PCBA加工的“品質守門人”

BGA虛焊的“一秒判定”，是1943科技在PCBA加工領域深耕10年的技術結晶——我們不只是提供SMT貼片加工服務，更通過X-Ray檢測等核心技術，為客戶解決“效率與品質平衡”的難題。

如果您的PCBA加工中，正面臨BGA虛焊檢測效率低、漏檢率高的問題，歡迎聯系1943科技：我們可提供免費的BGA虛焊檢測方案評估，根據您的PCBA型號、批量需求，定制專屬檢測流程，助力您降本提效、保障品質。

1943科技——專注PCBA加工，以技術守護每一塊電路板的品質。
