精準控制每個環節，讓質量隱患無處遁形

在SMT貼片加工過程中，制造商常常面臨各種工藝挑戰。這些問題如果得不到及時解決，將直接影響產品質量和生產效率。本文將詳細分析SMT貼片加工中的常見問題，并提供切實可行的解決方案，幫助企業提升良品率與市場競爭力。

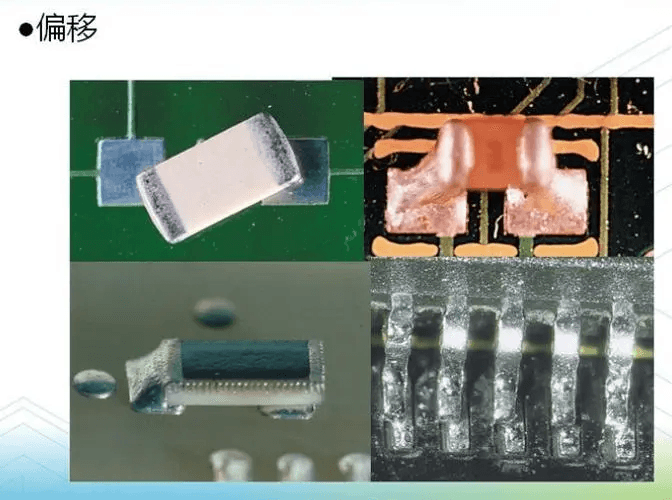

元件錯位與移位：精準定位之道

元件錯位和移位是SMT生產中最常見的缺陷之一，表現為元件與焊盤位置不對應，可能導致電路短路或開路。

主要原因包括：

• 貼片機定位不準確或設備磨損
• 吸嘴堵塞或表面不平整
• PCB設計不合理或焊盤尺寸不準確
• 貼片壓力設置不合理
• 膠嘴堵塞或出膠不均勻

解決方案：

• 對貼片機進行定期校準和維護，確保定位精度
• 檢查吸嘴是否清潔，表面是否平整，及時更換損壞的吸嘴
• 優化PCB設計，確保元件焊盤尺寸和位置的準確性
• 調整貼片工藝參數，控制貼片壓力在合理范圍
• 使用高精度的AOI（自動光學檢測）設備進行實時監控，及時發現并糾正錯位問題

焊接不良：實現完美焊點

焊接不良涵蓋虛焊、冷焊、焊錫不足或過多等問題，這些缺陷可能導致電氣連接不穩定，影響產品的可靠性和壽命。

主要原因包括：

• 回流焊參數設置不當
• 焊膏質量問題或使用不當
• PCB表面污染
• 溫度曲線失控

解決方案：

• 優化回流焊爐的溫度曲線，確保各個區域的溫度控制精確。推薦階梯式升溫曲線：預熱階段（150-180℃）延長至120s，峰值溫度245-250℃（無鉛工藝），冷卻速率>3℃/s以減少液相時間
• 選用高質量的焊膏，并注意其存儲和使用條件，推薦黏度控制在800-1200Pa·s范圍內
• 定期清潔PCB表面，去除可能影響焊接質量的污染物
• 使用X-ray檢測設備對焊接質量進行無損檢測，及時發現隱藏的焊接缺陷
• 采用氮?dú)獗Ｗo(hù)（氧含量<1000ppm）降低氧化風險

焊料橋接與短路：杜絕電路間意外連接

焊料橋接是SMT制程中另一個常見問題，即焊錫連接相鄰的焊點，導致電路短路。

主要原因包括：

• 鋼網設計問題：開口尺寸過大或孔壁拋光不足
• 焊膏使用量過大
• PCB焊盤設計不合理
• 貼裝偏移與高度不當

解決方案：

• 采用激光切割+電拋光鋼網，開口寬度控制在焊盤的50%-75%，厚度0.12-0.15mm，采用倒梯形設計提升脫模效率
• 合理控制焊膏的涂覆量，減少焊膏過多的塌陷流動性高的問題
• 基板設計時增加阻焊橋，限制焊料流動范圍
• 對于0.5mm間距IC，推薦貼裝高度為0~-0.1mm以平衡精度與塌陷風險
• 實施實時SPI（焊膏檢測）監控，及時發現印刷缺陷

元件缺失與錯件：保障完整性與準確性

元件缺失直接導致產品功能失效，而錯件則可能使整個組裝板無法正常工作。

主要原因包括：

• 元件供給系統故障
• 貼片機吸嘴問題
• 操作人員疏忽
• 元件極性錯誤

解決方案：

• 實施嚴格的物料管理系統，確保元件供應充足且及時
• 定期檢查和維護貼片機，特別是吸嘴的狀態
• 加強操作人員培訓，提高其對元件極性的認知和注意力
• 利用機器視覺技術，在貼裝過程中實時檢測元件方向
• 在PCB設計階段加入防呆設計，減少錯誤發生的可能性
• 在生產線末端增加AOI檢測環節，確保所有元件都已正確貼裝

焊料球現象：控制錫珠飛濺

焊料球是表面組裝過程中的主要缺陷之一，表現為細小錫珠散布在焊點周?chē)?/p>

主要原因包括：

• 焊膏吸收空氣中水分而發生高溫時錫珠飛濺
• 回流焊溫度曲線設置不當
• 貼片壓力過大，焊膏被從焊盤上擠出
• 鋼板開孔模式不合理

解決方案：

• 控制生產環境相對濕度在60%以下，避免焊錫膏吸收空氣中水分
• 采用較溫和的溫度參數設置，防止焊膏中的金屬顆粒飛濺
• 調整貼片壓力，解決焊膏被從焊盤上擠出的問題
• 采用防焊料球的鋼板開孔模式并適當降低鋼板厚度
• 設計印刷工位避免焊膏通過刮刀交叉污染印制板

PCB變形與元件引腳上浮：保障組裝平整度

PCB變形是一個容易被忽視但影響深遠的問題，可能導致焊接后的應力問題，降低產品的長期可靠性。

主要原因包括：

• PCB受熱不均勻或材料本身問題
• 元件尺寸太大或光固化燈老化
• 貼片膠不均勻或膠量過多
• 貼片時元器件偏移

解決方案：

• 選用高質量、耐熱性好的PCB材料
• 優化回流焊爐的溫度分布，確保PCB受熱均勻
• 在PCB設計階段，考慮元件布局的均衡性，避免局部熱量集中
• 調整點膠工藝參數、控制點膠量
• 調整固化曲線、提高固化溫度

系統化工藝質量控制

要系統解決SMT貼片加工中的問題，需要建立全面的質量管理體系。

推薦措施：

• 實施DFM（可制造性設計）審查，避免焊盤間距與元件尺寸不匹配問題
• 加強來料檢測，對元器件、PCB、焊膏等組裝工藝材料進行嚴格把關
• 在印刷和爐后檢驗工位引入質量管理控制圖進行實時監管
• 建立完善的工藝參數監控系統，定期分析SMT檢測報告，持續改進生產流程
• 加強人員培訓，避免操作不當（如過大的焊接壓力、錯誤的烙鐵頭尺寸等）引入缺陷

結語

SMT貼片加工中的問題多種多樣，但通過系統化的工藝控制和預防性維護，絕大多數問題都可以得到有效解決。從產品設計、材料選擇、工藝參數優化到質量監控，每個環節都需要精心管理，才能確保最終產品的質量和可靠性。

作為專業的SMT貼片加工廠，我們致力于不斷優化工藝流程，采用先進的生產和檢測設備，為客戶提供高品質的貼片加工服務。通過建立健全的質量管理體系，我們能夠有效預防和解決生產過程中的各類問題，確保產品性能穩定可靠。
