在PCBA（印制電路板組件）制造領域，SMT貼片技術憑借高密度、小型化的優勢占據了主流地位，但這并不意味著DIP（雙列直插式封裝）組裝技術失去了價值。相反，作為一種經典且成熟的組裝工藝，DIP組裝技術在諸多場景中展現出不可替代的作用，與SMT貼片技術相輔相成，共同保障PCBA產品的穩定性與可靠性。1943科技作為專業的SMT貼片加工廠，深耕PCBA制造全流程，對DIP組裝技術的工藝要點與應用價值有著深刻的理解，本文將帶您全面解析這一核心工藝。

一、什么是DIP組裝技術？核心定義與工藝特征解析

DIP組裝技術全稱雙列直插式封裝組裝技術，是通過將具有雙列直插引腳的電子元器件（如電阻、電容、連接器、集成芯片等）插入印制電路板預設的通孔中，再經過焊接、剪腳、檢測等一系列工序，實現元器件與電路板穩固連接的組裝工藝。

與SMT貼片技術將元器件貼裝在電路板表面不同，DIP組裝技術的核心特征在于“通孔插裝”，這使得元器件與電路板之間形成機械強度更高的連接結構，能更好地抵御振動、沖擊等環境因素的影響。同時，DIP封裝的元器件往往具有更強的電流承載能力和散熱性能，對于一些對電氣性能和結構穩定性要求較高的PCBA產品而言，是理想的組裝選擇。

二、DIP組裝技術的核心優勢：為何仍是PCBA制造的關鍵選擇？

在SMT技術廣泛應用的當下，DIP組裝技術依然能占據重要地位，得益于其獨特的技術優勢，具體體現在以下幾個方面：

1. 結構穩定性更強，適應復雜工況

DIP組裝通過引腳插入通孔并焊接固定，元器件與電路板的接觸面積更大，機械連接強度遠超表面貼裝的元器件。這種結構優勢使得采用DIP組裝的PCBA產品在面臨頻繁振動、溫度波動等復雜工況時，能有效減少元器件松動、脫落等故障，大幅提升產品的使用壽命和可靠性。

2. 電流承載與散熱性能更優

DIP封裝的元器件通常引腳較粗，且與電路板的焊接深度更深，這使得其電流導通能力更強，能滿足大功率、大電流電路的設計需求。同時，通孔焊接的方式更利于熱量通過引腳和電路板傳導擴散，避免元器件因局部過熱而損壞，適配對散熱要求較高的PCBA場景。

3. 工藝成熟且成本可控

DIP組裝技術經過數十年的發展，工藝流程已極為成熟，設備調試、操作規范、質量管控等方面都有完善的標準體系。對于部分批量生產的PCBA產品，成熟的DIP工藝能有效提升生產效率，且相關設備和元器件的采購成本相對穩定，有助于企業控制整體制造成本。

4. 維修與調試更便捷

采用DIP組裝的元器件插拔和更換相對簡便，在PCBA產品的調試和售后維修階段，技術人員可快速對故障元器件進行定位、拆卸和更換，大幅縮短維修周期，降低維修成本，尤其適用于需要頻繁調試或后期維護的PCBA項目。

三、1943科技DIP組裝技術全流程：從插件到檢測的精細化管控

DIP組裝技術的品質把控離不開全流程的精細化管理，1943科技結合多年SMT貼片與PCBA制造經驗，建立了一套嚴格的DIP組裝工藝標準，確保每一道工序都符合質量要求，具體流程如下：

1. 產前準備：精準規劃奠定品質基礎

產前準備是DIP組裝品質的首要保障。技術人員會先對PCBA設計圖紙、元器件清單進行全面審核，明確元器件的封裝規格、引腳間距、焊接要求等關鍵參數。同時，對插件工位進行合理布局，配備專用的插件工裝、鑷子、剪腳鉗等工具，并對設備進行調試校準，確保插件過程的精準性。此外，還會對元器件進行預處理，如去除引腳氧化層、整理引腳間距等，避免因元器件問題影響焊接質量。

2. 人工插件：精準操作保障插裝質量

雖然SMT技術已實現自動化貼裝，但DIP插件因部分元器件形態特殊或批量較小，仍以人工精準插件為主。1943科技對插件操作人員進行嚴格培訓，要求其熟悉各類元器件的識別方法和插裝規范，確保元器件引腳準確插入對應通孔，無錯插、漏插、反插等問題。對于引腳間距較小的精密元器件，采用放大鏡輔助插件，提升插裝精度。

3. 波峰焊接：高效穩定實現牢固連接

波峰焊接是DIP組裝的核心工序，通過波峰焊機產生的熔融焊錫波，對PCBA的插件引腳進行焊接。1943科技采用先進的波峰焊接設備，可根據PCBA的材質、元器件分布情況，精準調節焊接溫度、焊錫波高度、傳輸速度等參數。焊接過程中，焊錫會均勻覆蓋引腳與通孔的結合處，形成飽滿、光滑的焊點，確保電氣連接的穩定性。同時，設備配備的助焊劑噴涂系統會均勻噴涂助焊劑，去除引腳表面氧化層，提升焊接質量。

4. 剪腳處理：規范操作避免短路風險

焊接完成后，元器件引腳會超出PCBA板面一定長度，需要進行剪腳處理。1943科技采用自動化剪腳設備，根據預設的引腳殘留長度參數進行精準剪腳，確保剪腳后引腳殘留長度一致（通常控制在1.5-2mm），既避免了因引腳過長導致的短路風險，又保證了PCBA板面的整潔度。

5. 外觀檢測與功能測試：多重把關確保品質合格

檢測是DIP組裝的最后一道關卡，也是保障產品品質的關鍵。1943科技建立了“外觀檢測+功能測試”的雙重檢測體系：外觀檢測環節，技術人員通過肉眼觀察和放大鏡輔助，檢查焊點是否存在虛焊、假焊、連錫、漏焊等缺陷，同時檢查元器件是否有損壞、變形等問題；功能測試環節，采用專用的測試治具對PCBA產品進行通電測試，檢測其電氣性能是否符合設計要求，確保產品能正常工作。對于檢測出的不合格產品，會及時進行返工修復，并分析問題原因，優化工藝參數，避免同類問題重復出現。

四、DIP組裝與SMT貼片的協同：打造更優質的PCBA解決方案

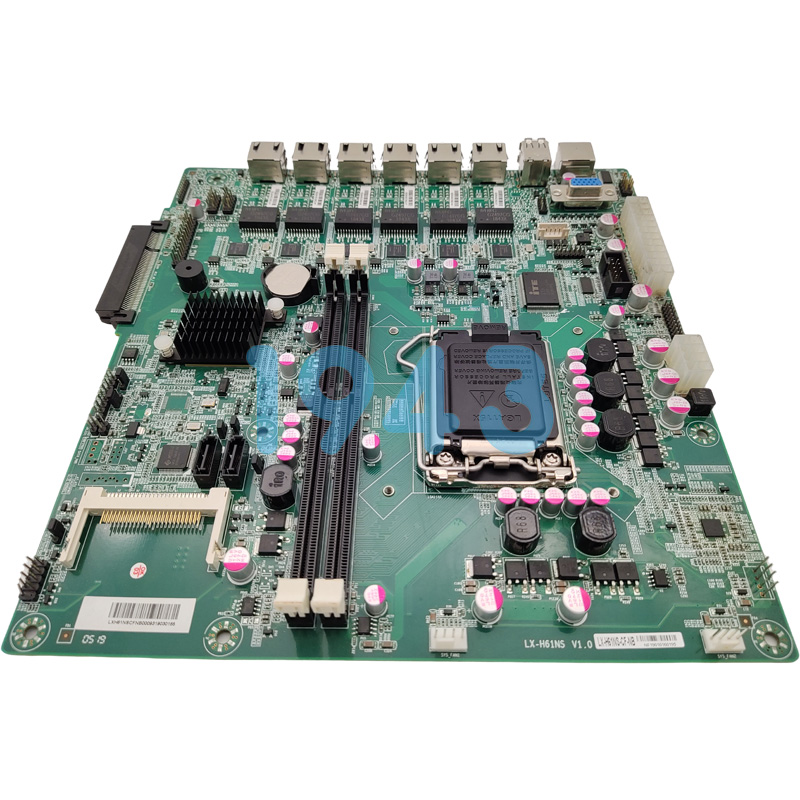

在實際的PCBA制造中，DIP組裝技術與SMT貼片技術并非相互替代，而是協同互補的關系。很多PCBA產品既包含需要高密度貼裝的小型元器件（如芯片、貼片電阻電容），又包含需要強機械強度或大電流的直插式元器件（如連接器、功率器件），這就需要結合兩種工藝的優勢，實現“先貼后插”或“先插后貼”的混合組裝方案。

1943科技作為專業的SMT貼片加工廠，具備SMT貼片與DIP組裝的一體化服務能力，能根據PCBA產品的設計需求，合理規劃生產流程。例如，對于大部分貼片元器件，采用SMT全自動貼片機進行高速、精準貼裝，提升生產效率；對于直插式元器件，后續通過DIP組裝工藝完成插裝焊接，確保產品的結構穩定性和電氣性能。這種一體化的服務模式，不僅能縮短生產周期，還能減少不同工序之間的轉運損耗，提升PCBA產品的整體品質。

五、選擇1943科技：專業DIP組裝與SMT貼片服務的可靠伙伴

DIP組裝技術作為PCBA制造的核心工藝之一，其品質直接影響產品的可靠性與使用壽命。1943科技深耕SMT貼片與PCBA制造領域，擁有成熟的DIP組裝工藝體系、專業的技術團隊和完善的質量管控流程，能為客戶提供從SMT貼片、DIP組裝到成品測試的一體化PCBA解決方案。

我們始終以客戶需求為導向，根據不同產品的特點優化工藝方案，無論是小批量的樣品試制還是大批量的批量生產，都能確保產品品質穩定、交期準時。如果您有SMT貼片、DIP組裝或PCBA制造的需求，歡迎聯系1943科技，我們將為您提供專業、高效的服務，助力您的產品贏得市場競爭力！
